BH20x问题记录

Balur项目 - Qcom Android 14 bazel编译系统

关于GKI和KMI的概念(需要clash梯子)：GKI划分common kernel和platform module，是platform能使用bazel的根本原因

https://source.android.com/docs/core/architecture/kernel/generic-kernel-image

bazel用于安卓14以上的platform kernel module编译：

https://android.googlesource.com/kernel/build/+/refs/heads/main-kernel/kleaf/docs/impl.md#Step-2_Define-targets-to-build-external-kernel-modules

bazel语法（CN）

https://bazel.google.cn/versions/7.4.0/reference/be/c-cpp?hl=zh-cn

编译问题和方案

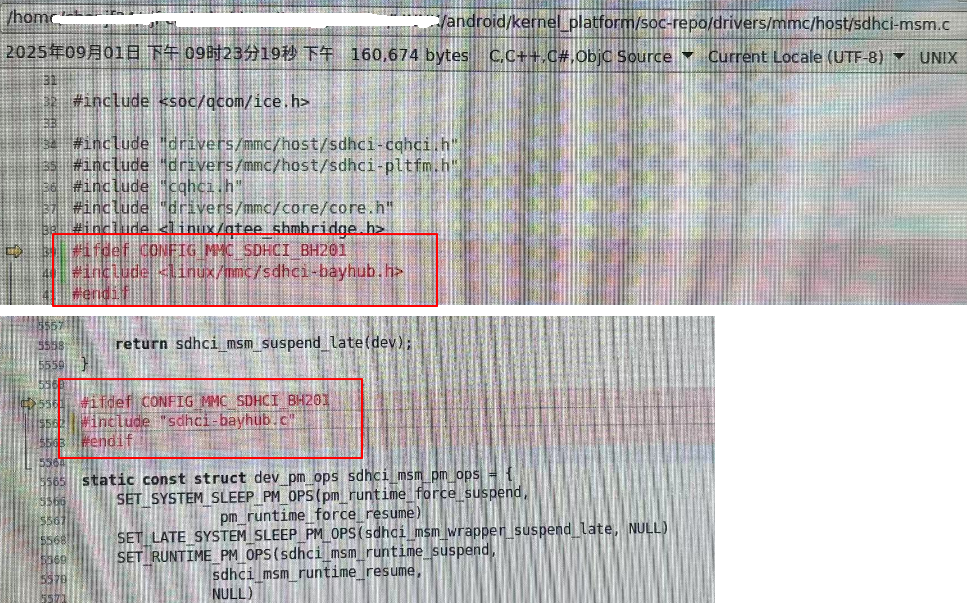

Bazel编译sdhci-msm.c中的#include语句时，找不到bayhub.c和bayhub.c

尝试按bazel语法，直接在host下的module.bzl里面的sdhci-msm模块的srcs的deps添加bayhub.c/.h，但并没有成功

临时办法：

platform kernel下的根编译文件BUILD.bazel里面定义了linux/mmc/*.h, 将bayhub.h放到这个路径再引用

不#include bayhub.c，直接将内容展开到sdhci-msm.c

ADB的环境搭建和使用

ADB用于抓取soc板子的kernel log打印。使用ADB可以登录开发板root文件目录操作rootfs

Windows装ADB环境

安装ADB exe包

https://www.thecustomdroid.com/google-android-usb-drivers/

下载platform-tools-latest，并且环境变量PATH添加adb.exe所在的目录，重启生效
安装USB-ADB驱动

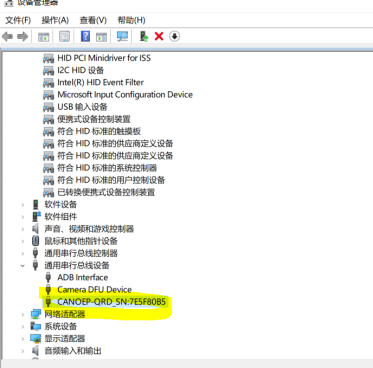

没装USB驱动，连接soc板子（板子启动成功情况下），板子会被显示为yellow-bang设备，需要安装USB ADB驱动

驱动安装过程：

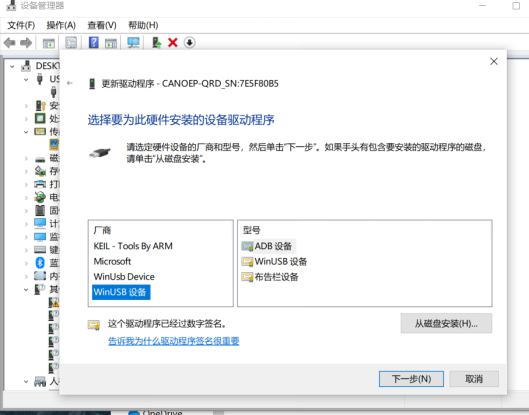

（1）右键yellow-bang的soc板子设备，选择更新驱动 -> “通用串行总线”驱动类 -> 找到WinUSB的ADB设备类驱动，不用管警告，安装。

（2）安装正常，soc设备会归为USB类，没有yellow bang

ADB抓kernel log

Win+R cmd进入命令行，用管理员启动

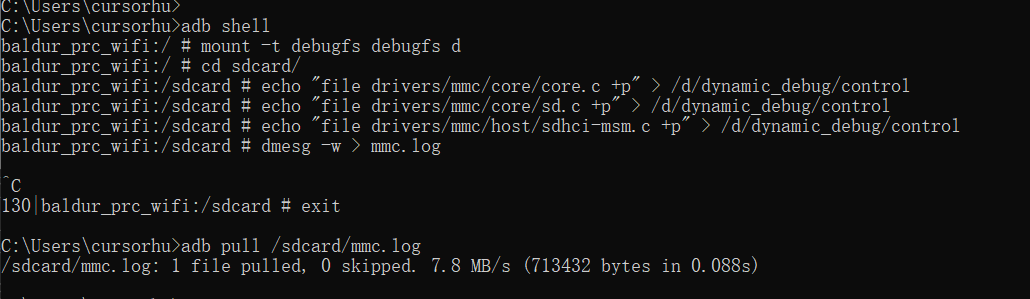

第一种方式：dmesg。输入如下命令开启mmc/core的dev_dbg打印，dmesg输出到soc板子根目录/sdcard的mmc.log，最后adb pull到windows PC查看log

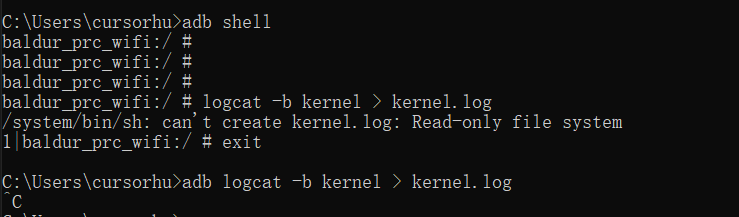

另一种方式：adb logcat，可以持续抓kprint的log，配合第一种打开dev_dbg打印后，可以同时抓pr_info和mmc的命令

调试SI参数

两种方式：

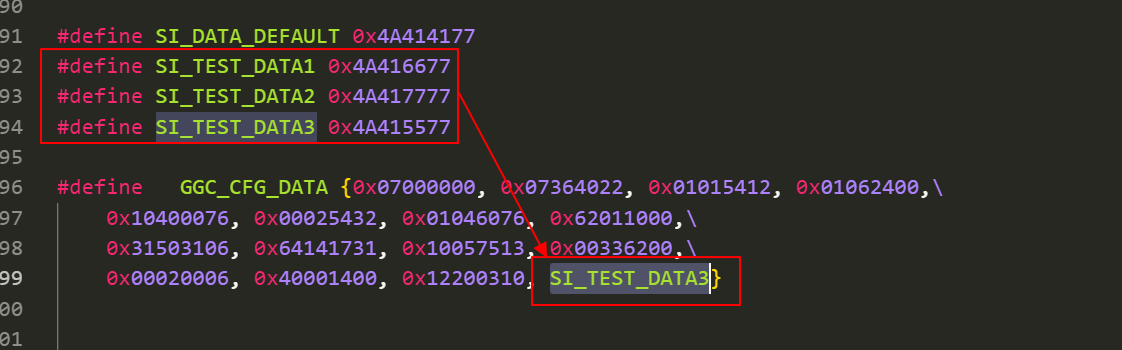

1.直接改bayhub.h里面的GGC_CFG最后DWORD，包含drive strength值。需要编译整个系统，比较慢

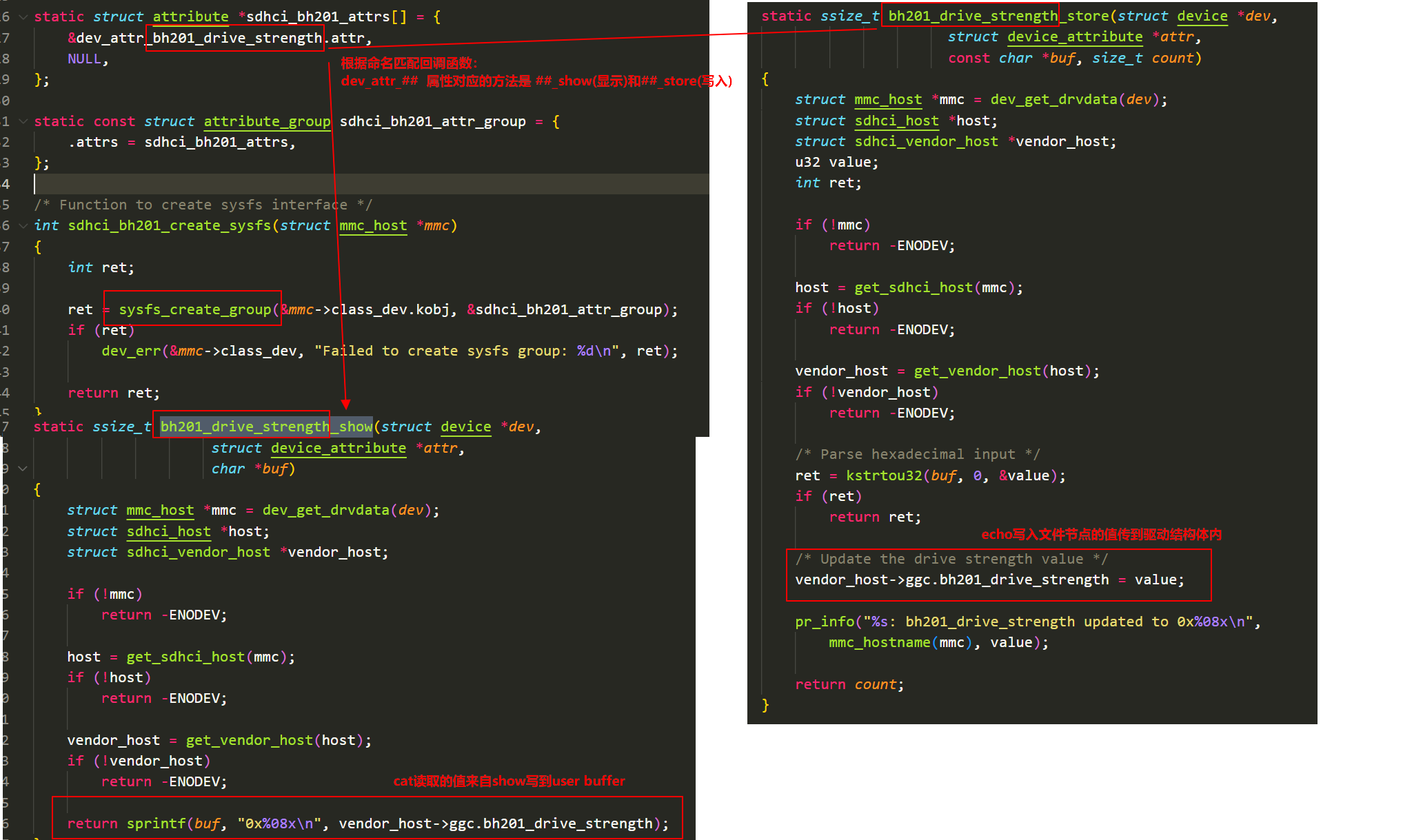

2.使用debug sysfs接口，方便用户I/O直接配置参数到驱动的对象，不需要编译系统。原理如下

# 读取当前值
cat /sys/devices/platform/soc/8804000.sdhci/bh201_drive_strength
# 写入新值(drive strength)
echo 0x4A417777 > /sys/devices/platform/soc/8804000.sdhci/bh201_drive_strength

SD流程问题划分

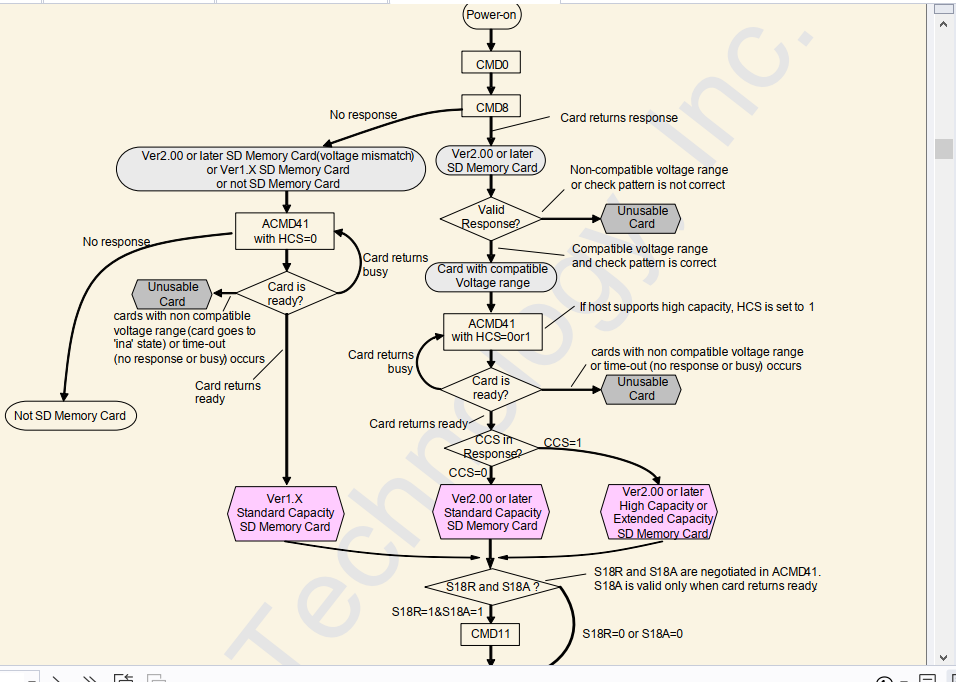

流程如下图，代码见core/sd.c流程，以调用到.init_card()为划分：init_card前面属于平台Host测问题（调试需要看 host侧 VDD上电和CMD/DATA/CLK line信号）；.init_card()之后BH201驱动介入，根据ADB kprint和mmc log分析tuning等问题。

CMD0 -> CMD8(check 2.0 card) -> ACMD41 -> CMD11(3.0 only) -> CMD2 and 3 -> .card_init (bht_load开始)
