电量计–问题和功能记录

切换CV相关问题

充电过充中切cv

需求描述：（NPC660项目）在充电过充中Host发送SBS73命令切换截止电压，从默认的4.35v切到4.1v，同时Charger充电器也设置截止电压4.15v以保证能充满到4.1v。期望充电到4.1v时rsoc能报100.

问题分析：在充电过充中切换截止电压，之前电量计累计的数据没有清0，导致充满到4.1v时电量还是按4.35v计算，只有70%

解决方案：收到SBS73就复位电量计数据（清0），注意清0会导致rsoc跳变。

放电过充中切cv

需求描述：（NPC660项目）按4.35v充满后，如果长时间没拔下充电器，充电器会判断为长时间过充，Host发送SBS73命令切换截止电压，从默认的4.35v切到4.1v，之后放电到4.1v。期望放电到4.1v过充中rsoc能保持100，4.1v以下按正常电量消耗显示，电量无跳变。

问题分析：

（1）切换后Host有时读到soc是0值，可能是正好读到了复位数据。

（2）初始方案是判断电压在4.35~4.1时直接sbsif强制上报100，但4.1v时soc会有跳变。

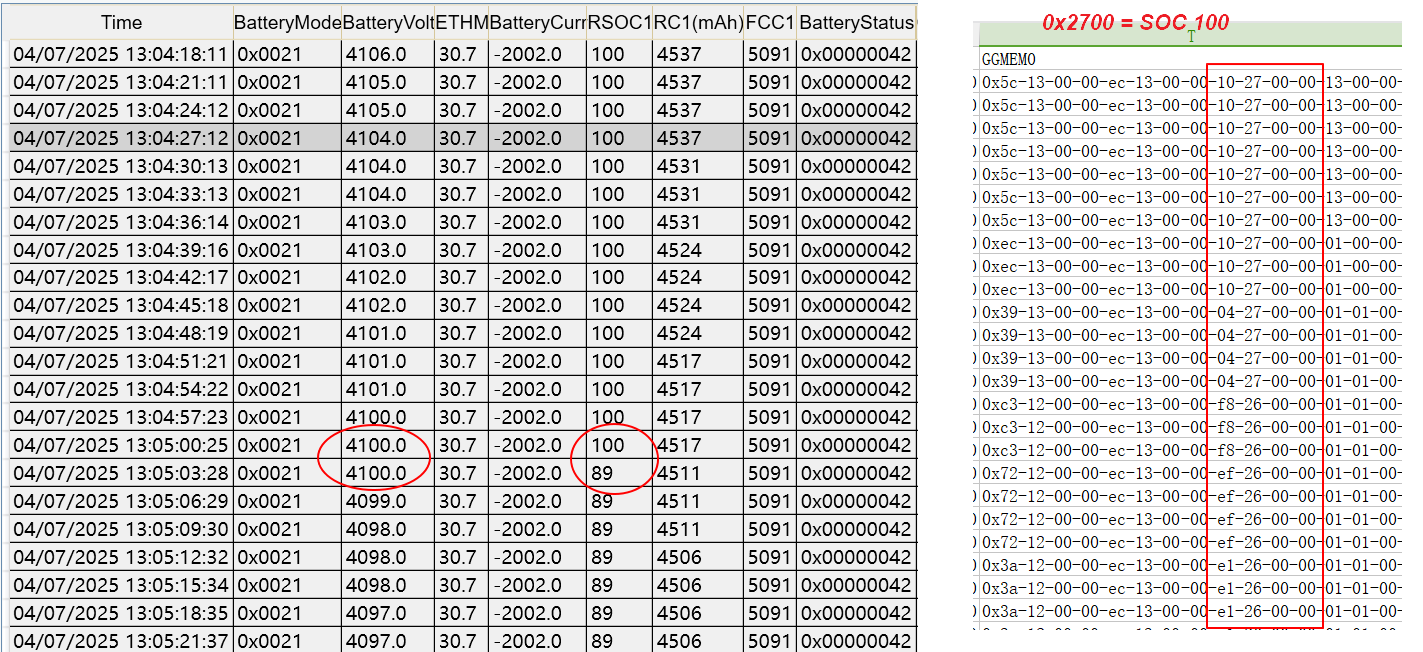

（3）Host在4.35v时发送cv切换时GGMEM0看到soc是100，但4.35放电到4.1v过充中，soc一直下降，放电到4.1v按真实soc显示会跳变到89。

解决方案：

（1）测试发现放电中每次发SBS73切cv到4.1v时，GGMEM0 soc都复位到100，因此解决方案是4.1v附近再复位一次电量计数据。

（2）不能在刚刚4.1v时复位，算法来不及刷新数据，会导致soc跳变。在4.1V + 20mV时提前复位。

（3）为了防止跳变，预设了平滑下降数据，平滑追赶跳变soc值。

uint8_t cv_adjusted_flag = 0;
static int16_t adjusted_cv_value = 0;
#define FAKE_SOC_TABLE_SIZE 40
static uint8_t fake_soc[FAKE_SOC_TABLE_SIZE] = {
                99, 99, 98, 98, 97, 97, 96, 96, 95, 95, 94, 94, 93, 93, 92, 92, 91, 91, 90, 90,
                89, 88, 87, 86, 85, 84, 83, 82, 81, 80, 79, 78, 77, 76, 75, 74, 73, 72, 71, 70,
                };

//main loop每秒调用一次
void check_and_force_soc_if_needed(void)
{
    // 获取当前电池电压
    int16_t current_voltage = ((SBSIF_T *)psbsifHandle)->sbs_buff[SBS09_BATTVOLT];

    // 判断是否需要处理CV调整后的特殊情况
    if (cv_adjusted_flag)
    {
        // 如果电压仍高于调整后的CV值，保持SOC为100%
        if (current_voltage > adjusted_cv_value)
        {
            // 检查是否是放电状态
            if (((SBSIF_T *)psbsifHandle)->sbs_buff[SBS0A_BATTCURR] < 0)
            {
                //4.1V以上时直接上报100，避免误读到SBS73的reset soc值0.
                ((SBSIF_T *)psbsifHandle)->sbs_buff[SBS0D_RSOC] = 100;
                ((SBSIF_T *)psbsifHandle)->sbs_buff[SBS0E_ASOC] = 100;

                //接近4.1V时提前reset数据，这样降到4.1v时真实soc能接近100
                //如果不reset，从4.35放电到4.1的电量会被计算到soc，造成4.1v的soc只有90%
                if(current_voltage - adjusted_cv_value < 20)
                    reset_gauge_parameters();
            }
        }
        else
        {
            // 电压已降至CV值以下，按真实soc报
            if (((SBSIF_T *)psbsifHandle)->sbs_buff[SBS0A_BATTCURR] < 0)
            {
                // 不要在这里复位，不然客户会看到soc跳变
                // reset_gauge_parameters();

                // 备选: 如果用真实rsoc有跳变(5~15%左右)，做平滑处理，每秒降低soc直到匹配真实soc
                static int idrop = 0;
                if((((SBSIF_T *)psbsifHandle)->sbs_buff[SBS0D_RSOC] < fake_soc[idrop]) &&
                   (idrop < FAKE_SOC_TABLE_SIZE))
                {
                    ((SBSIF_T *)psbsifHandle)->sbs_buff[SBS0D_RSOC] = fake_soc[idrop];
                    idrop++;
                    return; //这里退出，下次继续，直到匹配或者超出fake table
                }
            }

            // 清除全局标志
            cv_adjusted_flag = 0;
        }
    }

}

void smart_charge_func(void)
{
    // SBS73: 超长时间充电切CV值功能
    int16_t host_update = (((SBSIF_T *)psbsifHandle)->sbs_buff[SBS73_UPDATE_CV] >> 16) & 0xFFFF;
    int16_t update_cv = ((SBSIF_T *)psbsifHandle)->sbs_buff[SBS73_UPDATE_CV] & 0xFFFF
    // 如果收到Host发送的CV调整命令
    if (host_update && update_cv)
    {
        // 记录新的CV值
        adjusted_cv_value = update_cv;

        // 获取当前电池电压
        int16_t current_voltage = ((SBSIF_T *)psbsifHandle)->sbs_buff[SBS09_BATTVOLT];

        // 如果当前电压高于新设定的CV值，设置标志且只设置一次
        if ((cv_adjusted_flag == 0) &&
            (current_voltage > adjusted_cv_value))
        {
            cv_adjusted_flag = 1;
        }
    }
 ....

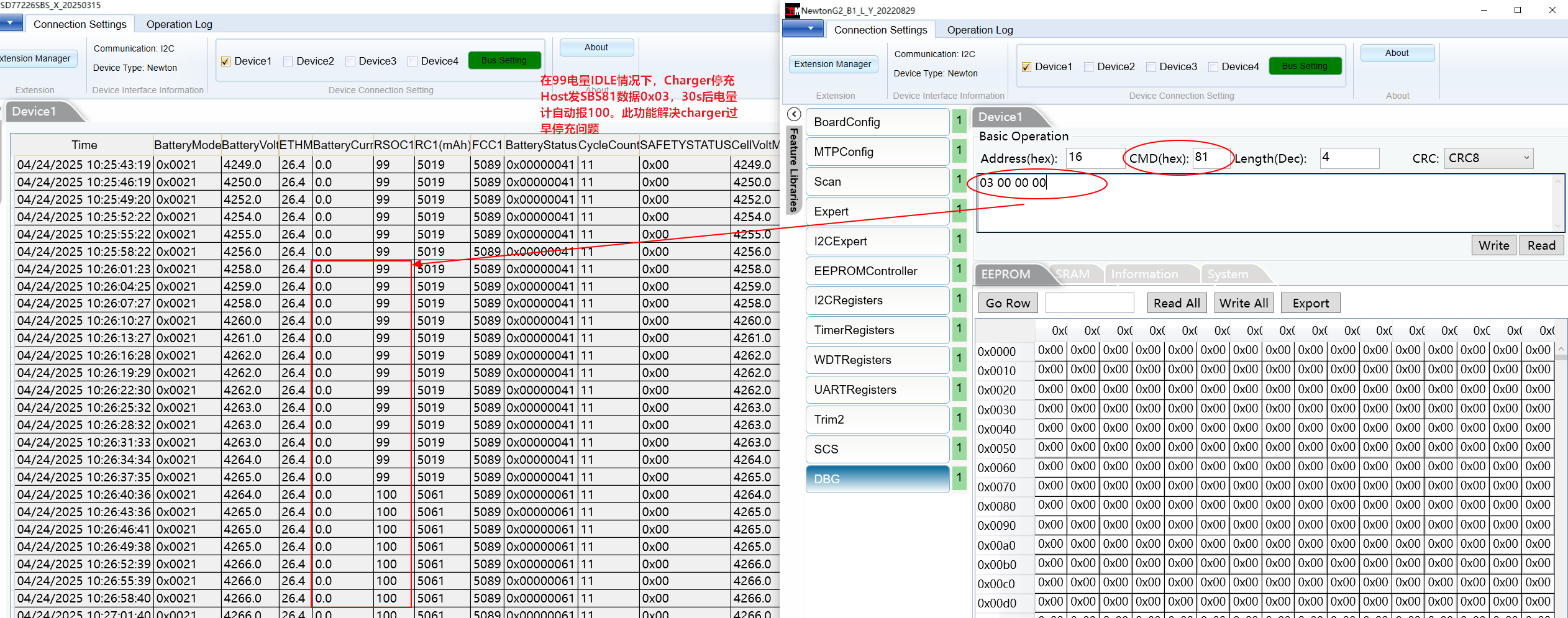

充电到99停充，自动报百

FW有优化处理，当Charger提前截止充电了，电池处于idle状态且当前电量在99，Host发送81命令0x3数据通知电量计，电量计idle_process检测此标志位，持续30s后电量计自动报100，避免充电器插着但长时间停充场景的电量到不了100。

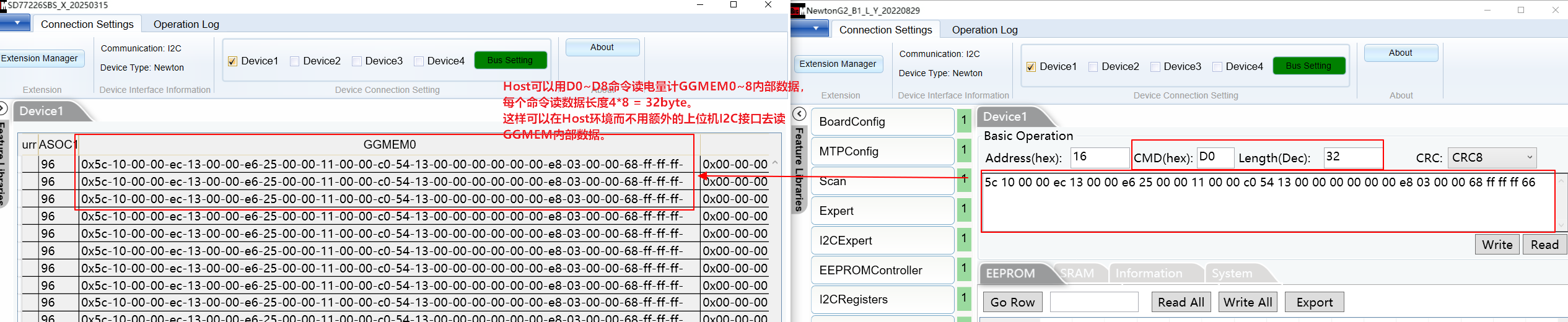

GGMEM数据使用SBS命令导出

客户环境下可能没有多的I2C接口能接Cobra上位机去读GGMEM，而问题调试必须依赖于GGMEM数据。

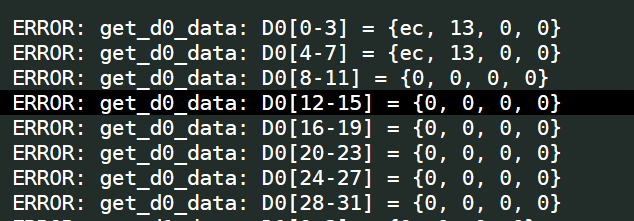

客户的Host代码可以使用SBS D0 ~ D8命令获取GGMEM0 ~8

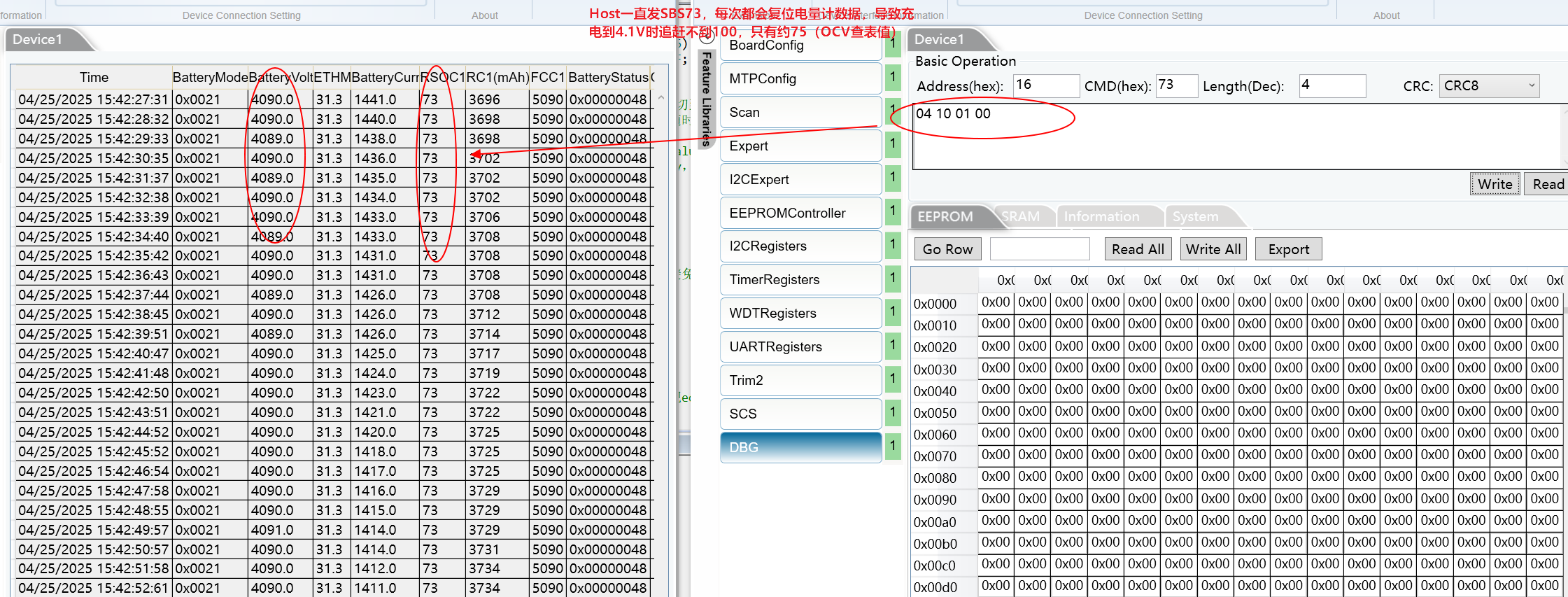

Host乱切cv导致跳0和满充75问题

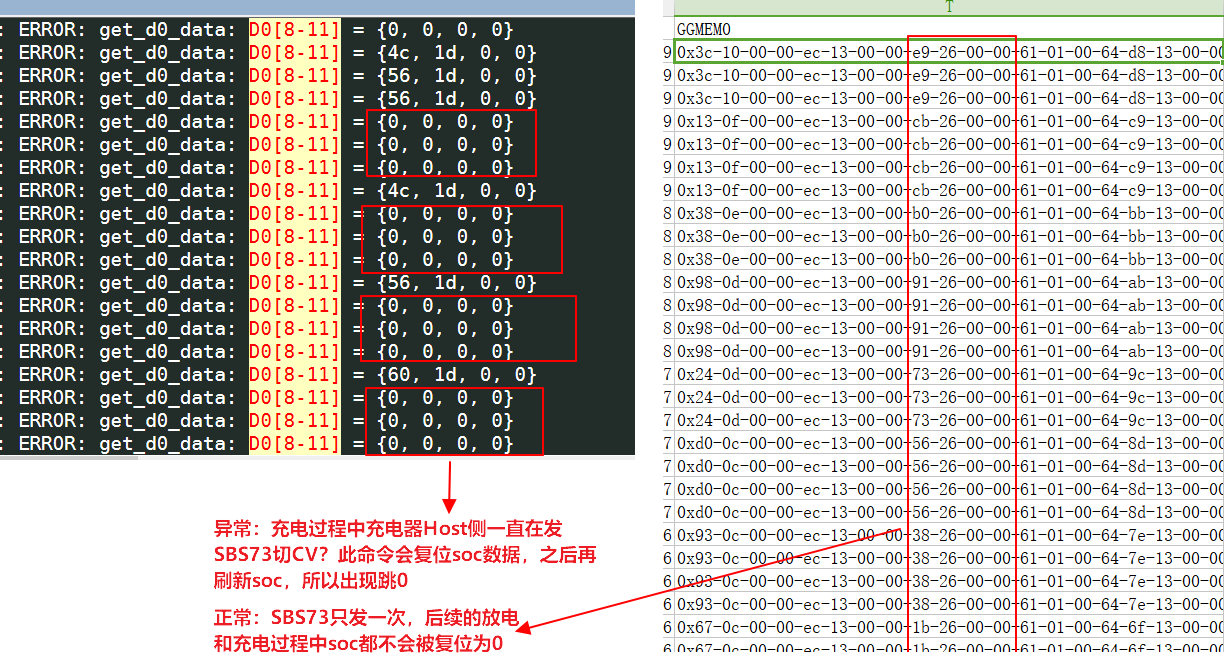

Host侧代码可通过SBS D0~D8读GGMEM去分析这种跳0问题：

注意Cobra轮询时间比较长最短1s，有时不一定能观测到soc跳0的值，但GGMEM0第一个DWORD复位为DESIGN FCC = 13ec是可以作为判断的。

最终原因就是Host Charger逻辑问题，一直在发SBS73，而FW没加防呆，频繁复位libfg数据，导致最终4.1V时接近OCV查表值的电量75，而不是CV追赶值100.

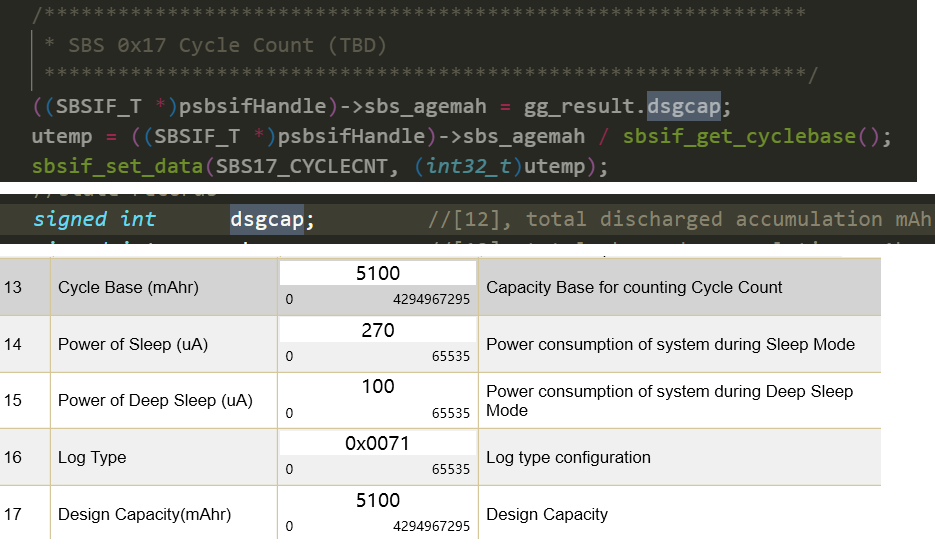

Cycle-count放电循环次数

SBS17 cycle-count = 总放电量/电池容量，每秒更新

不接i2c多次循环再读cycle count可以读到更新，因为sleep机制下会有timer每60s唤醒一次持续1s，更新libfg信息，包括累计discharge ccmah，计算cycle count

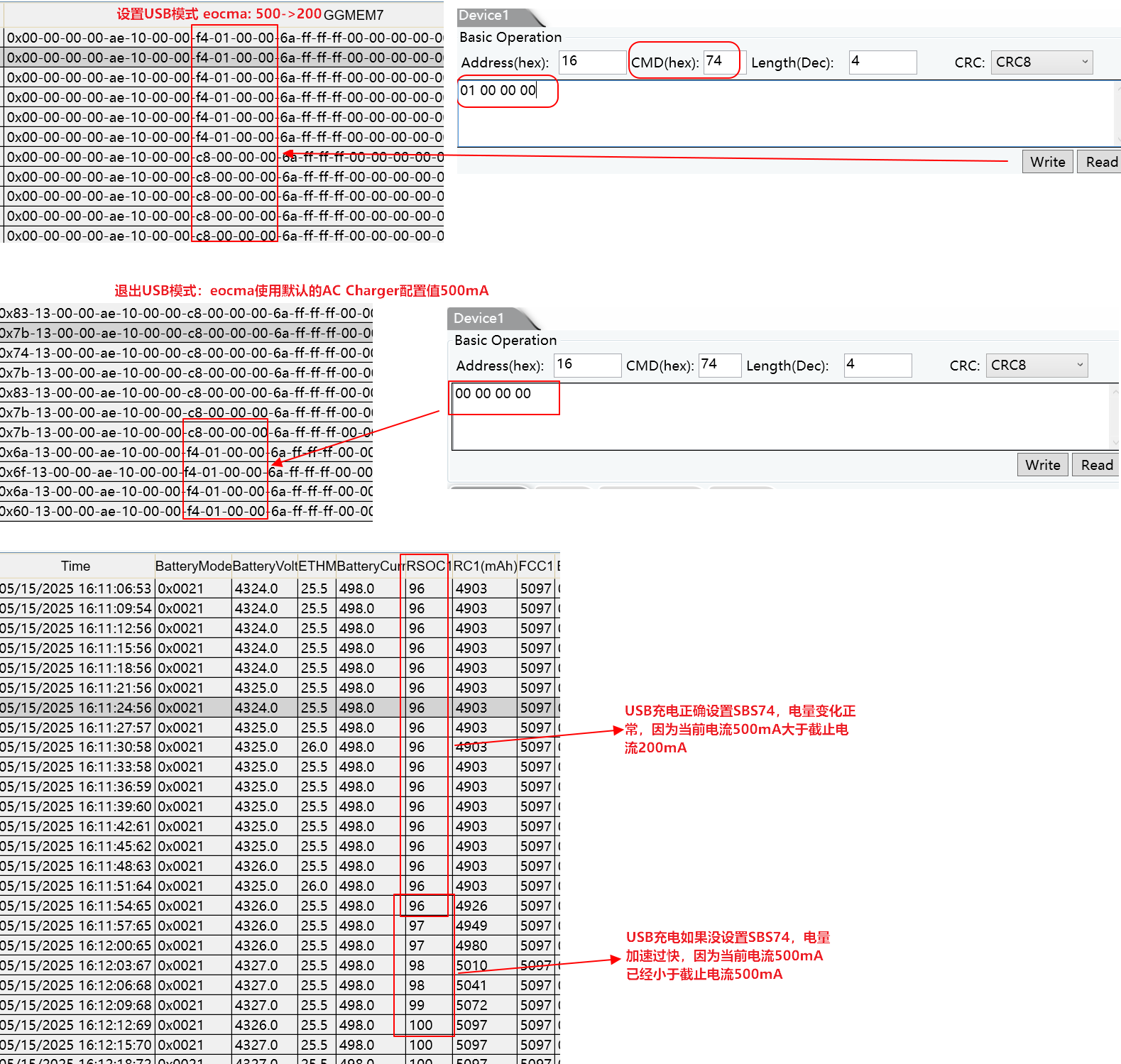

USB模式和AC Charger模式的eocma调整接口

USB口只有500mA电流，应该保证USB充电的eocma小于500mA，典型值是200mA。参数的满充截止电流如果和USB电流相等都是500mA，host必须发SBS74切eocma到200mA，否则充电尾端加速过快，容易读到电量跳变。

NTC表的两种形式

SD77561原版使用电压-电阻查表；SD77428A3使用电阻-温度查表，支持6uA/48uA两种电流源切换，大电流源保证高温时R*I = V有更大的值，这样电压ADC有更高精度。现在需要将SD77561的电压-电阻查表改成电阻-温度查表，支持6uA/72uA两种电流源切换：

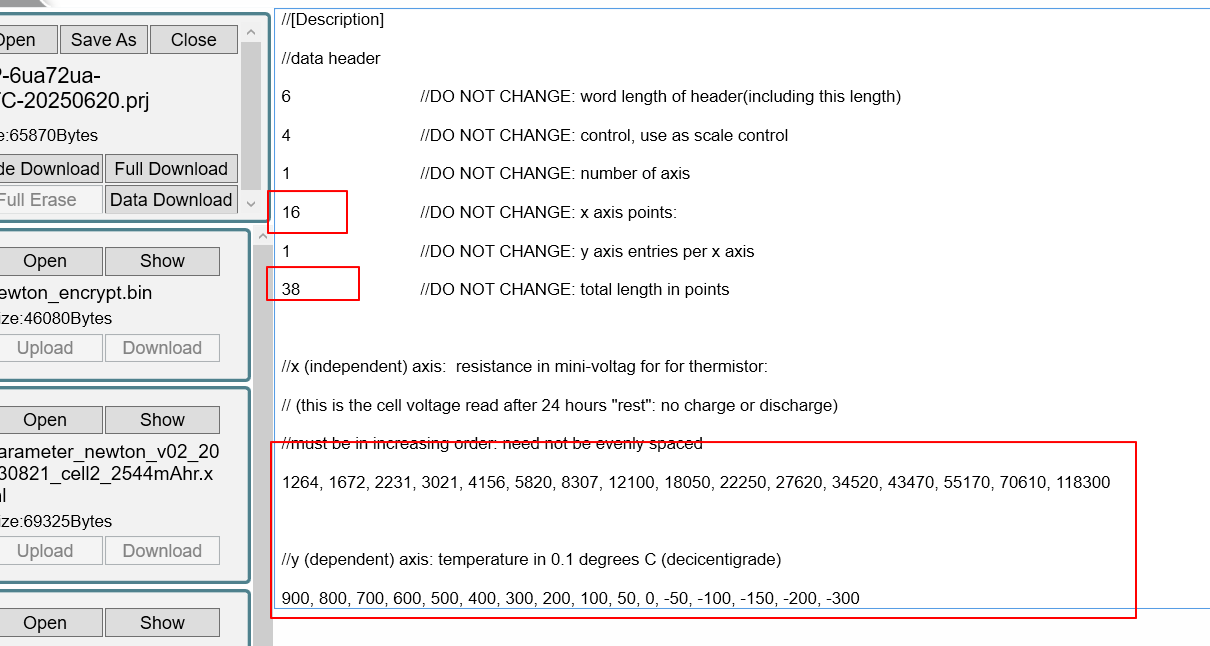

(1)首先将SD77428代码里已经有的R-T表，手动创建一个77561 PRJ的NTC.txt格式表：

x轴是16个采样点，total length是cobra解析此表的参数总和，即16*2 (x和y) + 6(header) = 38

(2)修改ADC查表方式，并添加高温切换大电流源

代码分支：HaoPeng-I0917A

// Copy raw thm voltage to buffer
((SBSIF_T *)psbsifHandle)->sbs_val = sbs_cal_lsb_factor((int32_t)(dacq_p->raw_buff[((SBSIF_T *)psbsifHandle)->sbs_val]), ADC_EXTMPLSB, ADC_EXTMPLSB_FACTOR);
//暂存，后面切换电流源用到此raw电压作为条件
temp2 = ((SBSIF_T *)psbsifHandle)->sbs_val;
/* find Re, with 20uA source */
// we modify thermal table as Voltage V.S. Temperature, so don't need to multiple THM_OHM
//((SBSIF_T *)psbsifHandle)->sbs_val 		*= (THM_OHM);						//Re = 1000uV / 20uA ==> Ohm

//转换电压成电阻：电压*1000精度/电流源 = NTC R，支持72ua和6ua电流源，72uA为了高温下高精度测量
if(EXTNTCSRC_72UA == Chip_ADC_GetNTCSrc())
    ((SBSIF_T *)psbsifHandle)->sbs_val *= (1000/72);
else
    ((SBSIF_T *)psbsifHandle)->sbs_val *= (1000/6);

//查表，改成电阻-温度表
lut_one_latitude(TEMPERATURE_DATA_NUM,
                 (one_latitude_data_t *)GDM_FLASH_THML_TABLE,
                 ((SBSIF_T *)psbsifHandle)->sbs_val,
                 &temp1);
temp1 += DK_BASE;
//记录温度
((SBSIF_T *)psbsifHandle)->sbs_buff[SBS61_ETDK1] = temp1 - (int32_t)(param_board_cfg[PARM_BCFG_EXTTHMOFFSET]); //((SBSIF_T *)psbsifHandle)->sbs_val;


//根据ntc电压（温度状况）决定电流源切换提高精度：
//高温ntc电压小于60mV切换72uA，常温低温ntc电压大于900mV切换6uA
if((temp2 < 60) && (EXTNTCSRC_6UA == Chip_ADC_GetNTCSrc())){
    Chip_ADC_SetNTCSrc(EXTNTCSRC_72UA);
}else if ((temp2 > 900) && (EXTNTCSRC_72UA == Chip_ADC_GetNTCSrc())){
    Chip_ADC_SetNTCSrc(EXTNTCSRC_6UA);
}

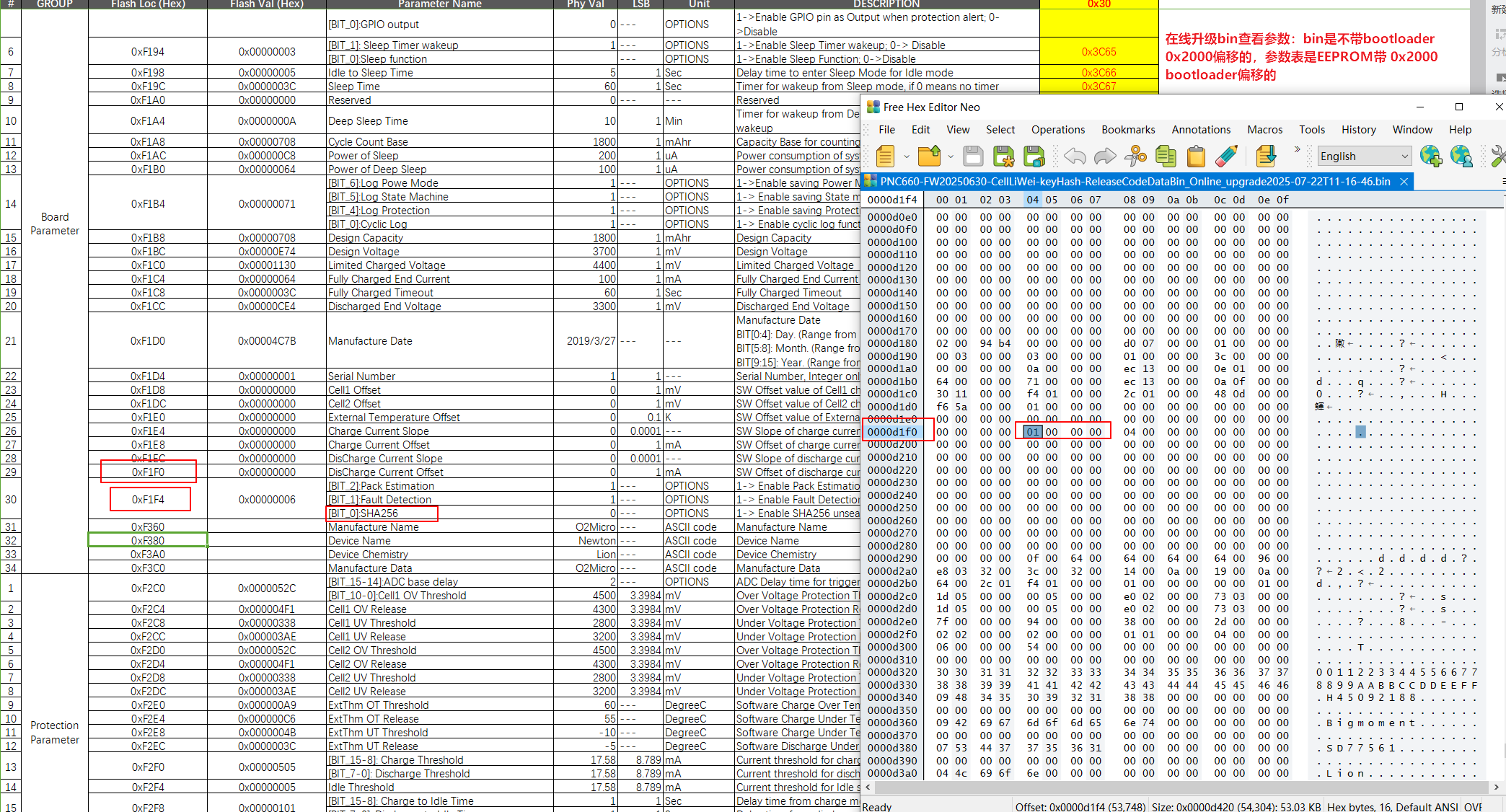

在线升级bin和参数对照

终端在线升级出问题一般只会回传bin，需要对照bin的参数是怎么配置的，注意bin没有8K的bootloader offset即可找到参数

缺失的参数定义在C:\git-834\COBRA\COBRA Documents\SD77226SBS_X_20250315\Project\Parameter查看

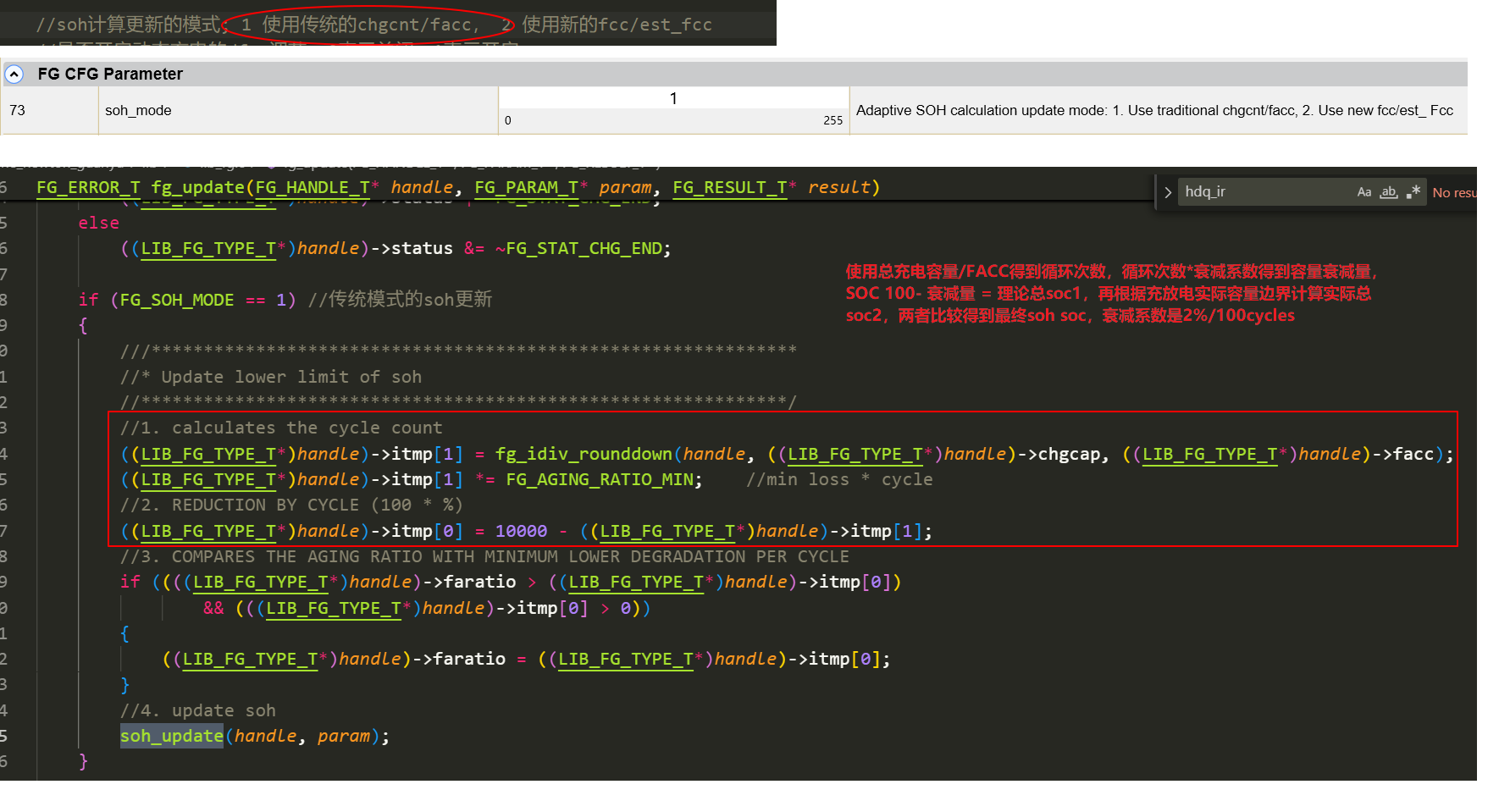

SOH更新原理

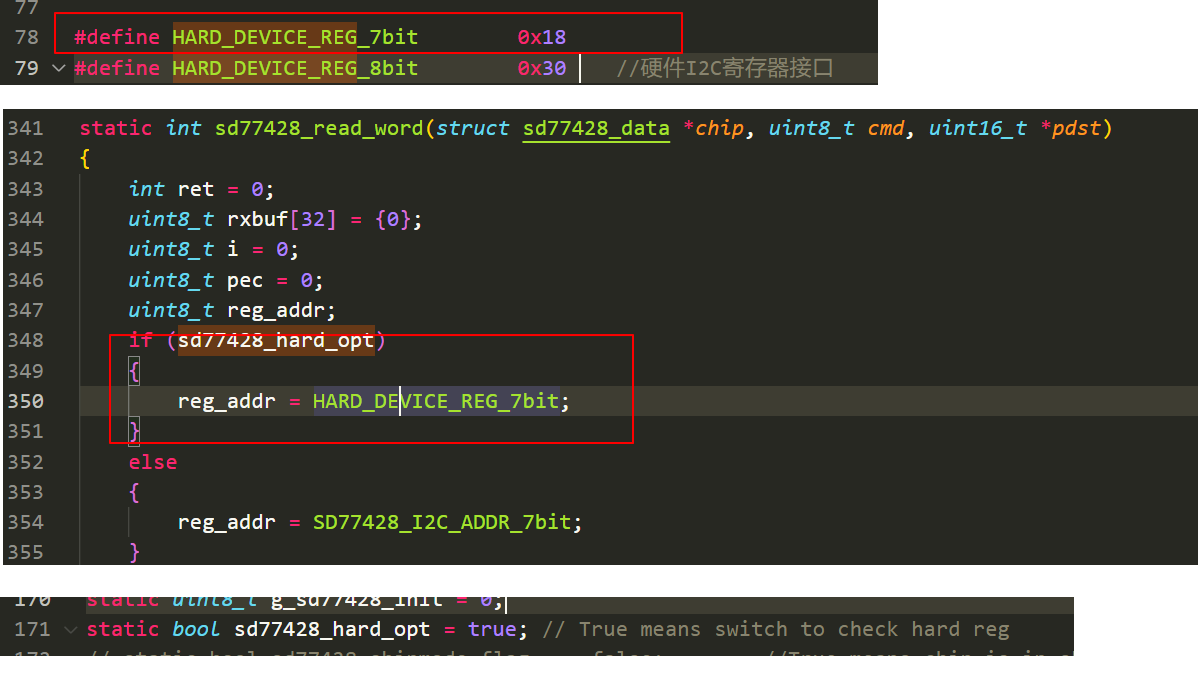

77428 Host驱动使用硬件I2C判断通信问题

i2c sbs接口持续错误可用此方式判断是硬件问题还是软件问题

注释函数大幅减少Code段占用

一般注释掉函数的调用处，但不注释函数体本身，只会减少运行时堆栈，并不会减少Code代码段，；但是561 KEIL项目注释main的libfg_update后，Code段从36K减到20K

原因是编译器优化：未被调用的函数被从Image中移除；只有被调用的函数体才存放在Image。

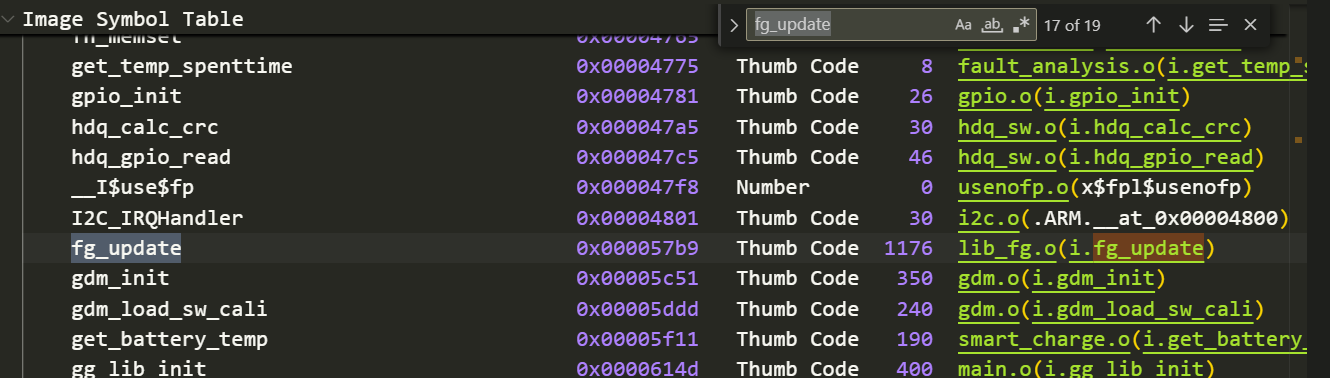

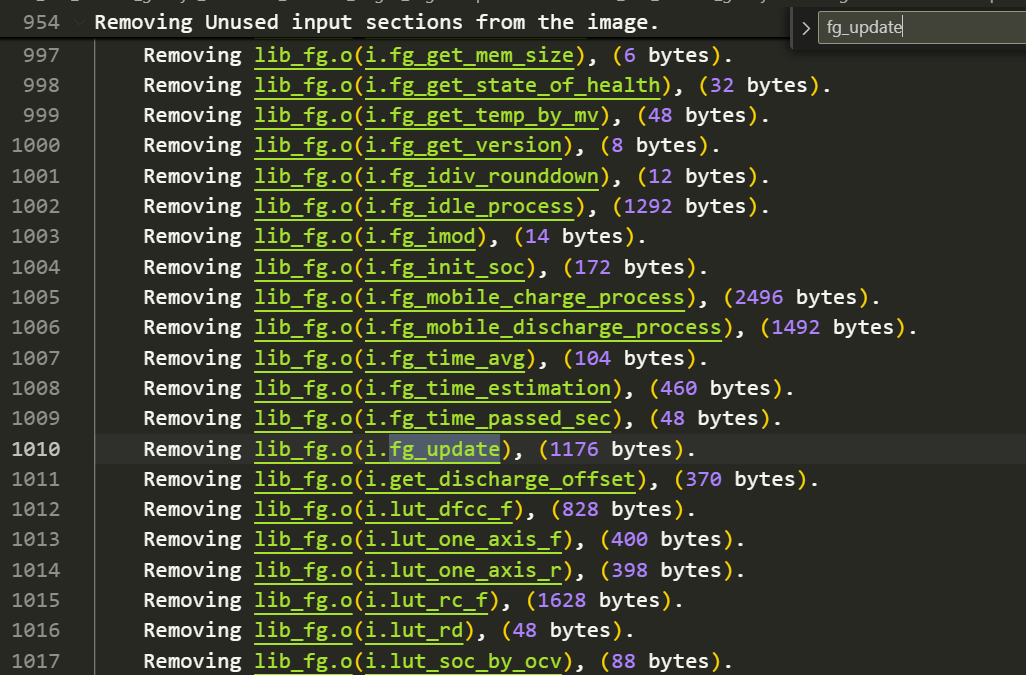

如下图分别是不调用和调用libfg_update时的.map信息：

SD77428 power supply框架获取电量信息

框架参考：https://www.kernel.org/doc/html/latest/power/power_supply_class.html

代码见<include/linux/power_supply.h>

基本原理是dev设备，注册power supply属性，其中的desc描述结构包含get_property回调函数接口

static int32_t sd77428_power_supply_init(struct sd77428_data *chip)
{
    chip->bat_cfg.drv_data = chip;
    chip->bat_cfg.of_node = chip->client->dev.of_node;

    chip->bat_desc.name = "sd77428";
    chip->bat_desc.type = POWER_SUPPLY_TYPE_BATTERY;
    chip->bat_desc.properties = sd77428_battery_props;
    chip->bat_desc.num_properties = ARRAY_SIZE(sd77428_battery_props);
    chip->bat_desc.get_property = sd77428_battery_get_property; //这里是get_property回调
    chip->bat_desc.no_thermal = 1;
    chip->bat_desc.external_power_changed = sd77428_external_power_changed;

    chip->bat = devm_power_supply_register(chip->dev, &chip->bat_desc, &chip->bat_cfg);
...

驱动实现get_property回调，关联电量信息和上报的状态，有的信息需要映射，例如SOH不能直接上报值只能报状态：

case POWER_SUPPLY_PROP_VOLTAGE_NOW:
    val->intval = chip->batt_info.batt_voltage; //mV
    break;

case POWER_SUPPLY_PROP_CURRENT_NOW:
    val->intval = chip->batt_info.batt_current; //mA
    break;

case POWER_SUPPLY_PROP_CAPACITY: //capacity in percents(soc), from 0 to 100
    val->intval = chip->batt_info.batt_rsoc;
    break;

case POWER_SUPPLY_PROP_TEMP:
    val->intval = chip->batt_info.batt_temp; //单位：摄氏度
    break;

case POWER_SUPPLY_PROP_CHARGE_FULL_DESIGN: //design charge capacity
    val->intval = chip->batt_info.batt_capacity;
    break;

case POWER_SUPPLY_PROP_CHARGE_FULL: //full-charge-capacity(FCC)
    val->intval = chip->batt_info.batt_fcc;
    break;

case POWER_SUPPLY_PROP_CHARGE_NOW: //charge capacity now
    val->intval = chip->batt_info.batt_rc;
    break;

case POWER_SUPPLY_PROP_HEALTH:
    //val->intval = chip->batt_info.batt_soh; //不能直接返回SOH值
    val->intval = POWER_SUPPLY_HEALTH_GOOD; //根据状态返回POWER_SUPPLY_HEALTH定义的状态
    break;

然后linux应用层通过sysfs访问power_supply路径下的节点，设备名称是前面注册的.name名称(sd77428)，路径下是各属性都像文件一样访问。

用uevent查看节点的所有实时信息，power_supply节点的任何信息的更新都会反映到默认属性uevent(power_supply属于uevent子类，基于uevent通知机制实现)；如果只查看某个信息如capacity，charge_now，都可以分开cat查看

如下是终端输出，sysfs查看uevent和驱动打印的电池信息是一致的。

root@phytiumpi:~# ls /sys/class/power_supply
sd77428

root@phytiumpi:~# ls /sys/class/power_supply/sd77428
capacity            charge_now   device  power    status     temp  uevent
charge_full_design  current_now  health  present  subsystem  type  voltage_now

root@phytiumpi:~# cat /sys/class/power_supply/sd77428/uevent
POWER_SUPPLY_NAME=sd77428
POWER_SUPPLY_STATUS=Discharging
POWER_SUPPLY_PRESENT=1
POWER_SUPPLY_VOLTAGE_NOW=4089
POWER_SUPPLY_CURRENT_NOW=0
POWER_SUPPLY_CAPACITY=98
POWER_SUPPLY_TEMP=25
POWER_SUPPLY_CHARGE_FULL_DESIGN=3400
POWER_SUPPLY_CHARGE_FULL=3400
POWER_SUPPLY_CHARGE_NOW=3318
POWER_SUPPLY_HEALTH=Good

root@phytiumpi:~# [   23.297385] [bmt]sd77428_get_batt_info: vbat:4089, ibat:00000, tbat:25, rsoc:098, fcc:3400, dcap:3400, soh:100, cycle:0, rc:3318, dfcc:3798, cc:8242, ext_chg -1

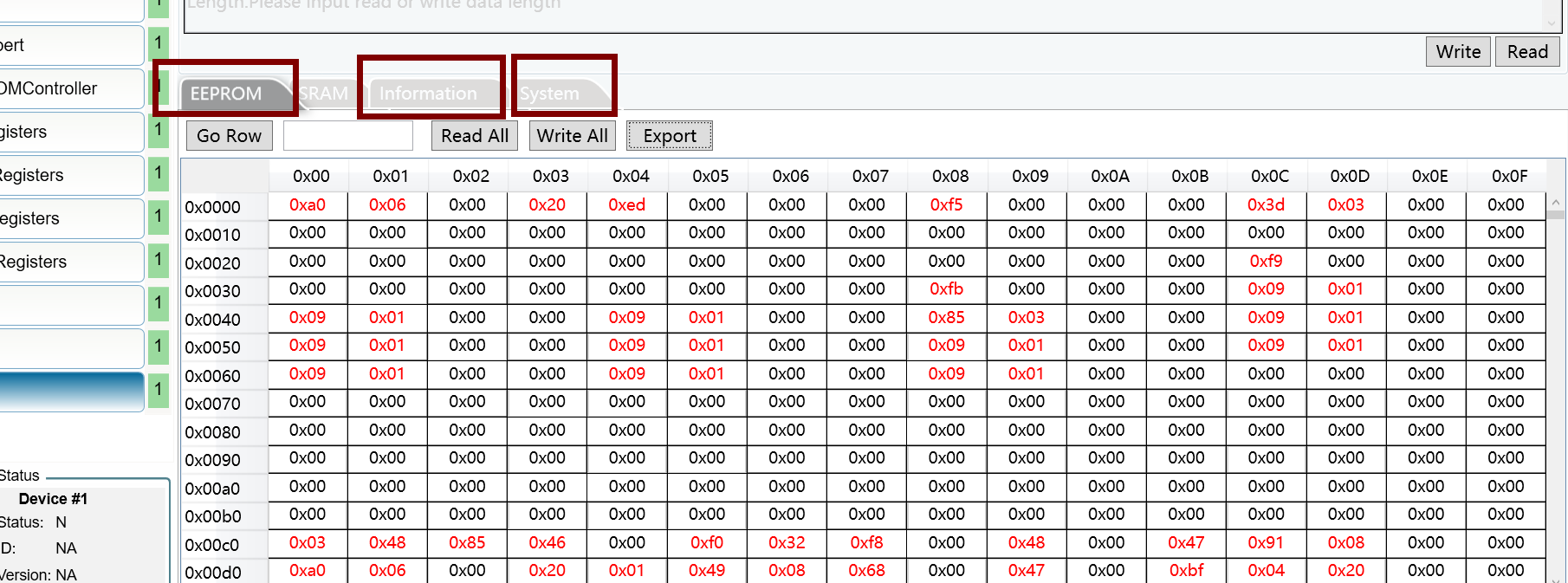

561 cobra导出EEPROM 64K数据

从左到右依次read all，每次export一个bin，得到3个bin，然后用hex editor合并成一个64KB的bin，按EEPROM+Sytem+Information合并

561 SBS改成428格式，交叉测试

LK阶段问题怀疑是428使用轮询I2C造成slave持续拉低clock/data，561使用中断处理I2C，为了快速验证，不改host 428驱动情况下，使用561修改部分命令成428格式测试。

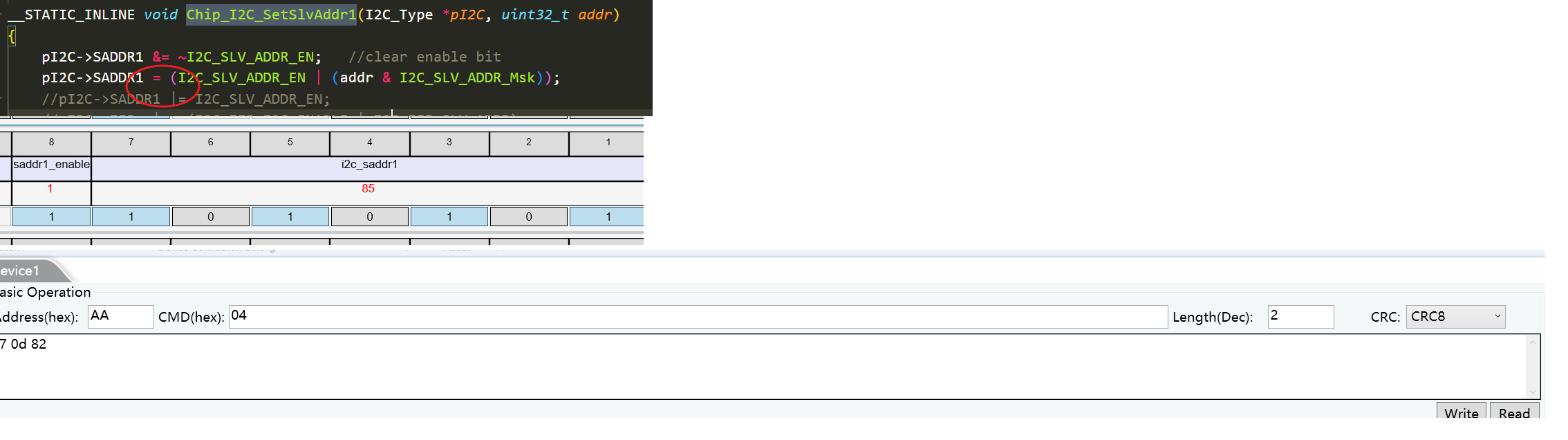

改两处即可：I2C slave地址，SBS命令的值和长度。注意Slave地址设置原代码有问题，应该直接赋值SADDR1，不能或等，否则COM通信失败

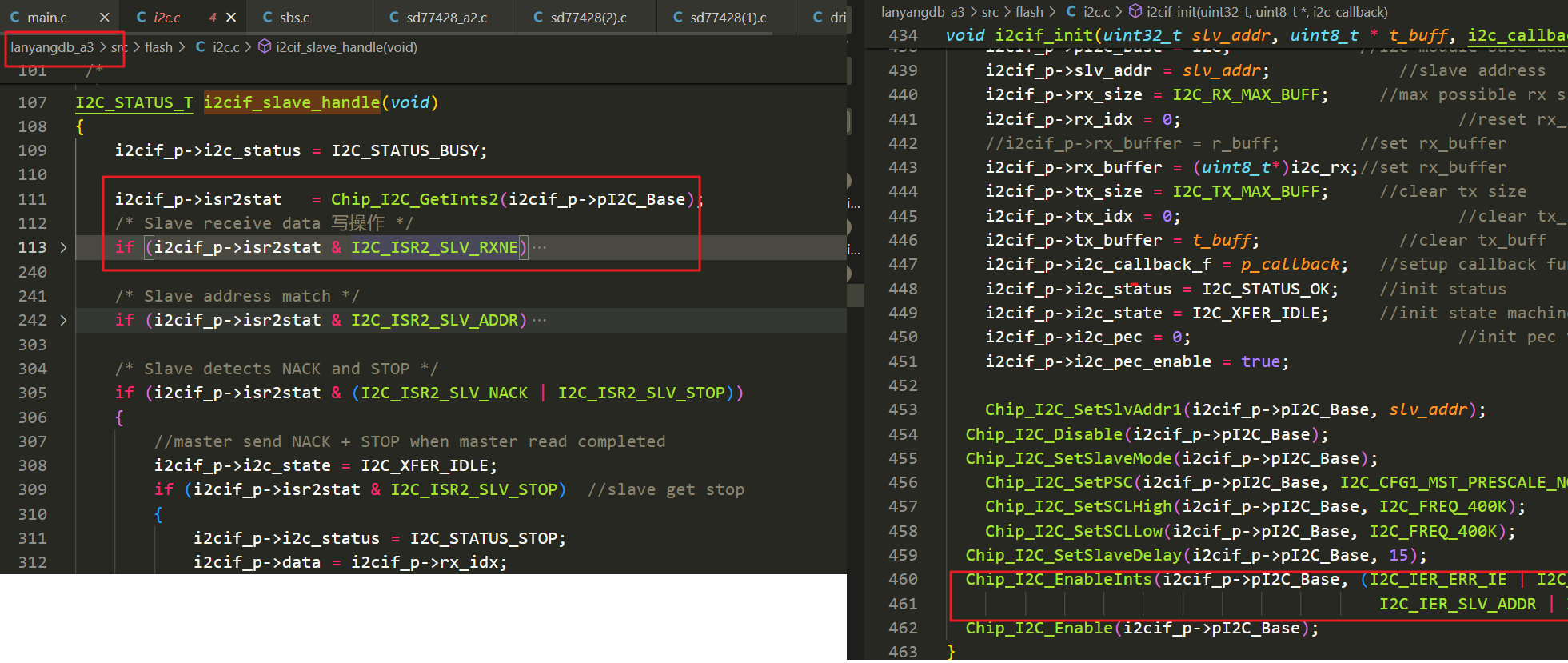

561 使用轮询方式处理I2C

需求同上，为了对比测试428问题，561使用轮询i2c方式

修改两处：

1.i2c slave handle加到while1 ms轮询

2.关闭NVIC I2C中断开关（561基于ARM，428的riscv是另外一套PLIC关闭）

注意自定义的数字逻辑也有中断使能和中断状态，这个和NVIC中断是无关的，属于内部状态，所以即使关了外部NVIC中断开关，也只是切断了ISR回调处理，轮询方式调用i2c slave handle仍可以读内部i2c register中断状态判断是读是写是传输完成，只要保证清除状态，不要重复处理即可。

77428A3不更新FCC问题

A3驱动下载参数后需要发SBS8F带非0参数，reset_lib去更新FCC=Design Capacity
