Qualcomm sdhci dts分析
clocks部分
sc7280.dtsi中，sdhc的clocks属性如下：
1
2
3
4
5
| /* 定义clocks数组，包含三个时钟的值 */
clocks = <&gcc GCC_SDCC1_AHB_CLK>, /* 第一个值，见gcc对象数组的索引GCC_SDCC1_AHB_CLK的成员的值 */
<&gcc GCC_SDCC1_APPS_CLK>, /* 第二个值，见...对象的...成员的值 */
<&rpmhcc RPMH_CXO_CLK>; /* 第三个值，见rpmhcc对象数组的索引RPMH_CXO_CLK的成员的值 */
clock-names = "iface", "core", "xo"; /* 以上三个clocks的数组成员，分别命名, 例如"xo"就对应第三个值 */
|
以”xo”这个clock为例，看下这个clock值到底是多少。
首先找&rpmhcc这个对象，这里有隐藏知识：rpmhcc是个”Clock providers”对象，一定是用”clock别名: clock-controller”的格式定义，在当前SOC dts搜索“rpmhcc: clock-controller”就直接找到其定义：
1
2
3
4
5
6
| rpmhcc: clock-controller {
compatible = "qcom,sc7280-rpmh-clk"; /* 这里很重要！ */
clocks = <&xo_board>; /* rpmhcc的clocks源是xo_board */
clock-names = "xo"; /* 当前clock别名xo */
#clock-cells = <1>; /* 有两个clock输入(cells是0-based)，即xo_board应该有两组值 */
};
|
这里很奇怪：
- rpmhcc没有定义regs，即没有直接定义他提供的时钟的值数值
- compatible是干吗用的？

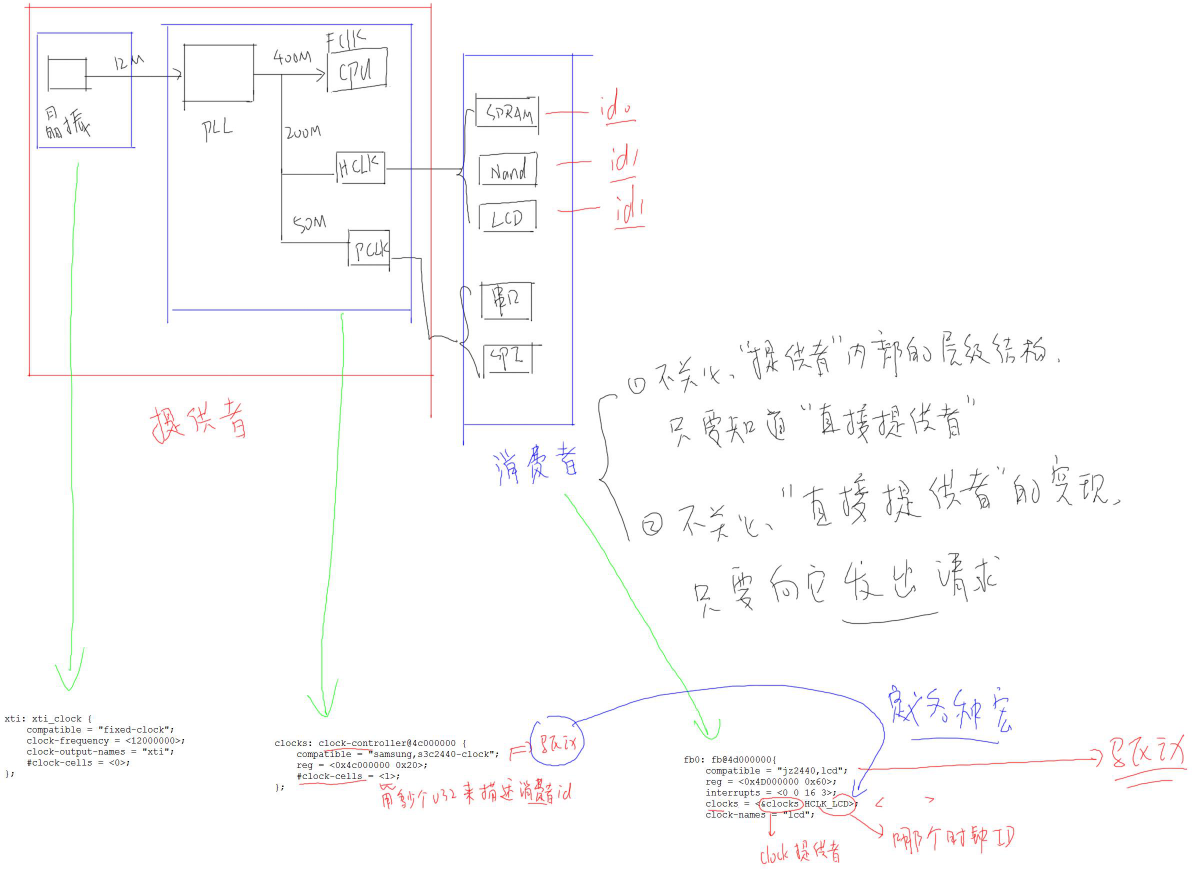

原因见下图，clock provider提供的时钟值，是compatible指定的代码里面定义的！
rpmhcc本身的clocks源是xo_board对象，这里#clock-cells = <1>是表示rpmhcc clocks被几个消费者使用（输出几路时钟），0-based，#clock-cells = <0> 表示只有一个成员。
搜索driver/clk/qcom找rpmh时钟的源文件：
linux-6.7\drivers\clk\qcom\clk-rpmh.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| static const struct of_device_id clk_rpmh_match_table[] = {
{ .compatible = "qcom,qdu1000-rpmh-clk", .data = &clk_rpmh_qdu1000},
{ .compatible = "qcom,sa8775p-rpmh-clk", .data = &clk_rpmh_sa8775p},
{ .compatible = "qcom,sc7180-rpmh-clk", .data = &clk_rpmh_sc7180},
....
{ .compatible = "qcom,sc7280-rpmh-clk", .data = &clk_rpmh_sc7280},
{ }
};
static const struct clk_rpmh_desc clk_rpmh_sc7280 = {
.clks = sc7280_rpmh_clocks,
.num_clks = ARRAY_SIZE(sc7280_rpmh_clocks),
};
static struct clk_hw *sc7280_rpmh_clocks[] = {
[RPMH_CXO_CLK] = &clk_rpmh_bi_tcxo_div4.hw,
[RPMH_CXO_CLK_A] = &clk_rpmh_bi_tcxo_div4_ao.hw,
[RPMH_LN_BB_CLK2] = &clk_rpmh_ln_bb_clk2_a2.hw,
[RPMH_LN_BB_CLK2_A] = &clk_rpmh_ln_bb_clk2_a2_ao.hw,
[RPMH_RF_CLK1] = &clk_rpmh_rf_clk1_a.hw,
[RPMH_RF_CLK1_A] = &clk_rpmh_rf_clk1_a_ao.hw,
[RPMH_RF_CLK3] = &clk_rpmh_rf_clk3_a.hw,
[RPMH_RF_CLK3_A] = &clk_rpmh_rf_clk3_a_ao.hw,
[RPMH_RF_CLK4] = &clk_rpmh_rf_clk4_a.hw,
[RPMH_RF_CLK4_A] = &clk_rpmh_rf_clk4_a_ao.hw,
[RPMH_IPA_CLK] = &clk_rpmh_ipa.hw,
[RPMH_PKA_CLK] = &clk_rpmh_pka.hw,
[RPMH_HWKM_CLK] = &clk_rpmh_hwkm.hw,
};
|
其中”qcom,sc7280-rpmh-clk”最终data是sc7280_rpmh_clocks[]数组，因此按index RPMH_CXO_CLK拿到的值是&clk_rpmh_bi_tcxo_div4.hw
这个值到底是多少？
最后看下rpmhcc的上游：xo_board对象：
xo_board有两个clocks源：xo_board和sleep_clk，这里的clock-frequency是是固定晶振时钟，整个时钟树的最上游。
1
2
3
4
5
6
7
8
9
10
11
12
13
| clocks {
xo_board: xo-board {
compatible = "fixed-clock";
clock-frequency = <76800000>;
#clock-cells = <0>;
};
sleep_clk: sleep-clk {
compatible = "fixed-clock";
clock-frequency = <32000>;
#clock-cells = <0>;
};
};
|
<&rpmhcc RPMH_CXO_CLK>中的index RPMH_CXO_CLK是哪个值，在SOC dts头文件可以看到：
1
| #include <dt-bindings/clock/qcom,rpmh.h>
|
去kernel/include的dt-bindings/clock/qcom,rpmh.h查找到是0
1
2
3
4
5
| /* RPMh controlled clocks */
#define RPMH_CXO_CLK 0
#define RPMH_CXO_CLK_A 1
#define RPMH_LN_BB_CLK2 2
#define RPMH_LN_BB_CLK2_A 3
|
这个头文件是厂商自定义的索引，其实没必要关系具体值是多少。
看下xo clock在sdhci代码怎么用的：sdhci-msm.c的probe函数：
1
2
3
4
5
6
| /* devm_clk_get是获取clock dts的API，此处获取别名未"xo"的clock值 */
msm_host->xo_clk = devm_clk_get(&pdev->dev, "xo");
if (IS_ERR(msm_host->xo_clk)) {
ret = PTR_ERR(msm_host->xo_clk);
dev_warn(&pdev->dev, "TCXO clk not present (%d)\n", ret);
}
|
dts clock参考：设备树中时钟的使用
下面看下core这个clock，和xo clock不一样：
1
2
3
4
| clocks = <&gcc GCC_SDCC2_AHB_CLK>,
<&gcc GCC_SDCC2_APPS_CLK>, /* core对应的clock */
<&rpmhcc RPMH_CXO_CLK>;
clock-names = "iface", "core", "xo";
|
GCC_SDCC2_APPS_CLK在当前SOC的qcom,gcc-sc7280.h是
1
| #define GCC_SDCC2_APPS_CLK 114
|
gcc: clock-controller内容如下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| gcc: clock-controller@100000 {
compatible = "qcom,gcc-sc7280";
reg = <0 0x00100000 0 0x1f0000>;
clocks = <&rpmhcc RPMH_CXO_CLK>,
<&rpmhcc RPMH_CXO_CLK_A>, <&sleep_clk>,
<0>, <&pcie1_phy>,
<0>, <0>, <0>,
<&usb_1_qmpphy QMP_USB43DP_USB3_PIPE_CLK>;
clock-names = "bi_tcxo", "bi_tcxo_ao", "sleep_clk",
"pcie_0_pipe_clk", "pcie_1_pipe_clk",
"ufs_phy_rx_symbol_0_clk", "ufs_phy_rx_symbol_1_clk",
"ufs_phy_tx_symbol_0_clk",
"usb3_phy_wrapper_gcc_usb30_pipe_clk";
#clock-cells = <1>;
#reset-cells = <1>;
#power-domain-cells = <1>;
power-domains = <&rpmhpd SC7280_CX>;
};
|
重点看下reg = <0 0x00100000 0 0x1f0000>;
一般reg都是<address size>，这里怎么定义了两个从0开始的空间，size还不一样？
这是因为此SOC dts使用的是双32bit（64bit）定义，见SOC dts开头的定义：
1
2
| #address-cells = <2>; /* address使用两个cell，每个cell 32bit表示地址 */
#size-cells = <2>; /* size使用两个cell，每个cell 32bit表示地址 */
|
因此”0 0x00100000”是高位为0，低位为0x00100000，这就是address；”0 0x00100000”也是同理， 0x00100000就是address。
下面看下gcc: clock-controller@100000 的compatible有没有data：
linux-6.7\drivers\clk\qcom\gcc-sc7280.c：没有定义data，因此这个clock的值是reg区间定义的
1
2
3
4
| static const struct of_device_id gcc_sc7280_match_table[] = {
{ .compatible = "qcom,gcc-sc7280" },
{ }
};
|
为了确保这个理解正确，全局搜索一下”qcom,gcc-sc7280”，没有其他位置有data，有个示例文档：
linux-6.7\linux-6.7\Documentation\devicetree\bindings\clock\qcom,gcc-sc7280.yaml
1
2
3
| clock-controller@100000 {
compatible = "qcom,gcc-sc7280";
reg = <0x00100000 0x1f0000>;
|
进一步验证了之前分析的address和size使用双32bit定义。
结论：”core” clock的值要看SOC sc7280的0x00100000区间的offset 114 bytes（GCC_SDCC2_APPS_CLK）的值，取决于硬件，dts无法直接看到值。
题外话：在调查GCC_SDCC2_APPS_CLK时找到一些容易产生误导的代码：
linux-6.7\drivers\clk\qcom\gcc-sc7280.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| static struct clk_branch gcc_sdcc2_apps_clk = {
.halt_reg = 0x14004,
.halt_check = BRANCH_HALT,
.clkr = {
.enable_reg = 0x14004,
.enable_mask = BIT(0),
.hw.init = &(struct clk_init_data){
.name = "gcc_sdcc2_apps_clk",
.parent_hws = (const struct clk_hw*[]){
&gcc_sdcc2_apps_clk_src.clkr.hw,
},
.num_parents = 1,
.flags = CLK_SET_RATE_PARENT,
.ops = &clk_branch2_ops,
},
},
};
static const struct freq_tbl ftbl_gcc_sdcc2_apps_clk_src[] = {
F(400000, P_BI_TCXO, 12, 1, 4),
F(19200000, P_BI_TCXO, 1, 0, 0),
F(25000000, P_GCC_GPLL0_OUT_EVEN, 12, 0, 0),
F(50000000, P_GCC_GPLL0_OUT_EVEN, 6, 0, 0),
F(100000000, P_GCC_GPLL0_OUT_EVEN, 3, 0, 0),
F(202000000, P_GCC_GPLL9_OUT_MAIN, 4, 0, 0),
{ }
};
static struct clk_rcg2 gcc_sdcc2_apps_clk_src = {
.cmd_rcgr = 0x1400c,
.mnd_width = 8,
.hid_width = 5,
.parent_map = gcc_parent_map_9,
.freq_tbl = ftbl_gcc_sdcc2_apps_clk_src,
.clkr.hw.init = &(struct clk_init_data){
.name = "gcc_sdcc2_apps_clk_src",
.parent_data = gcc_parent_data_9,
.num_parents = ARRAY_SIZE(gcc_parent_data_9),
.flags = CLK_OPS_PARENT_ENABLE,
.ops = &clk_rcg2_floor_ops,
},
};
|
