SD/MMC -- SD spec规范流程摘要

SD Spec常用流程摘要

SD legacy初始化流程

SD legacy初始化是指所有SD卡在SD模式下的通用初始化流程,在此流程之后才可能指向UHS-I,UHS-II的初始化流程。

流程图见SD physical spec:

CMD0:GO_IDLE_STATE:使卡进入Idle state,即卡复位状态

CMD8:SEND_IF_COND:验证卡接口(I/F)的operating conditon(COND),根据返回值的bit判断卡类型,这里不细讲,legacy初始化只看卡有没有返回CMD8,如果返回,获取到卡支持的电压(3.3V/1.8V),后面再用这个电压值。

ACMD41(CMD55+CMD41):SD_SEND_OP_COND:设置operating conditon,相当于根据CMD8的结果,host发起对卡的配置请求。ACMD41并不指向具体的卡设置,可理解为设置流程之前的握手。

CMD11:Voltage Switch:切换Host和SD card之间的信号电平,一般从3.3V切到1.8V,电压切换包括CLK,DATA,CMD线。注意这里的电压切换不是指通信电平的电压,而不是SD卡的供电电压VDD。

CMD2:SEND_CID:Card Identification,获取卡的CID,此命令完毕后卡从idle state进入identify state。

CMD3:SEND_RCA:Relative Card Address,获取卡的地址(来自于卡的RCA register),此命令完毕后卡进入stand-by state(属于data transfer mode中的一种子状态)。

image-20250103175846219

image-20250103191821054

下图详细描述ACMD41的S18R和S18A,以及CMD11电压切换

image-20250103193000571

SD UHS-I的初始化流程

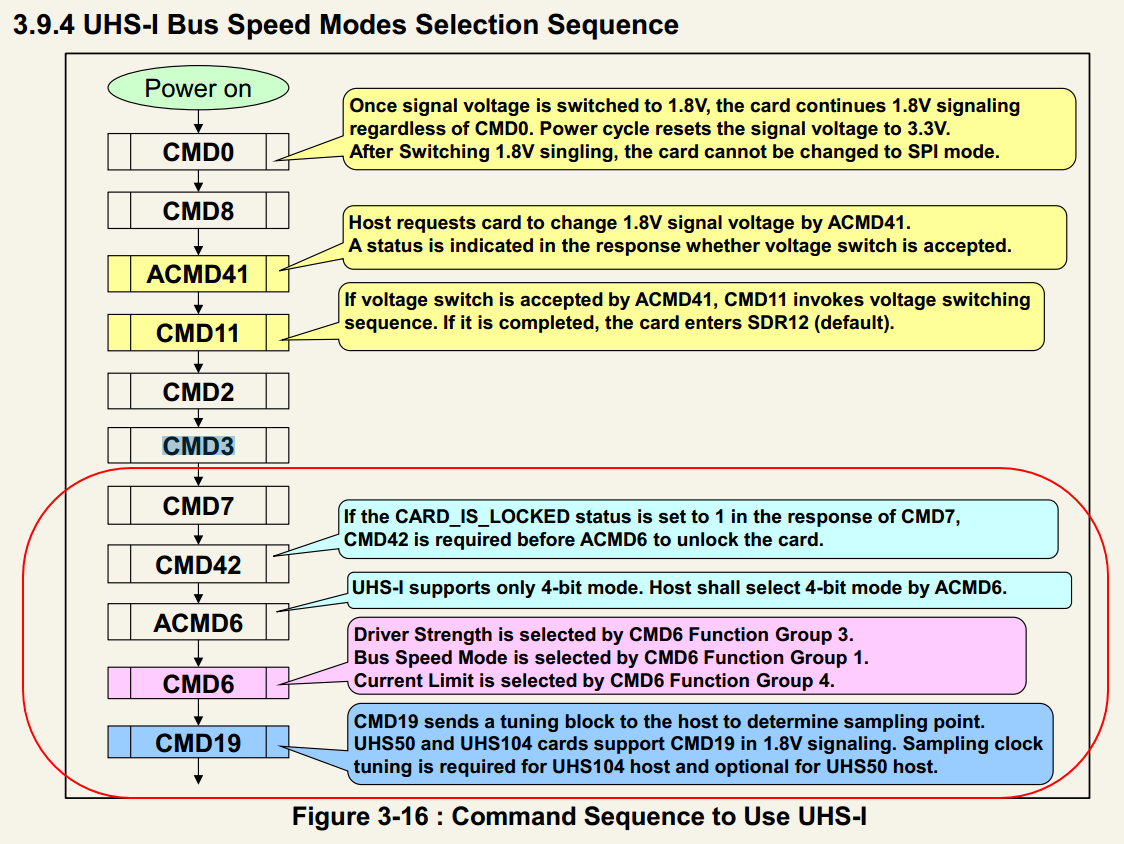

legacy初始化的CMD3使卡进入transfer mode的standby状态后,CMD7->CMD42->ACMD6->CMD6->CMD19即UHS-I的初始化流程:

image-20250103193305212
